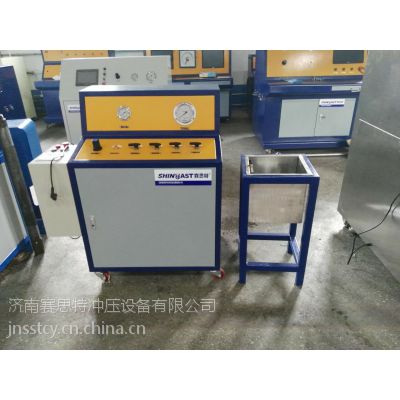

海底阀试验台
紧急切断阀试验机是专门为紧急切断阀定制的,在生产、检验过程中进行紧急切断阀的水压和气密试验之用。
- 主要技术参数
- 工作压力范围：水压：1MPA，气密：0.6MPa,
- 试验介质：水、空气；
- 测试压力输出：一工位，水气2路共用一个高压出口,方便工件连接和水压气密实验；
- 压力表测量范围：0-4mpa
- 输出压力可调，增压泵升压速度可手动调节
- 驱动气源要求：0.6～0.8MPa，耗气量：0.8标准立方米/分（气源要纯净无杂质、颗粒等）
- 电源：普通220V
- 密封方式：密封圈密封、螺纹密封；
- 数显表可输入控制压力，水压达到压力即可自动停止
- 适用切断阀型号：型号为C804BS-80
- 外形尺寸：900×500×900mm
气密实验：
- 连接好气源与电源，设备内部水箱加满水。
- 将所有高压阀门打到关闭位置。
- 合上电源空气开关，打开外部电源开关，电源指示灯亮。
- 连接好试压管路和海底阀（ZG1/4和ZG3/8用生料带缠绕螺纹连接密封，M14*1.5放入槽内O型圈密封连接，工装有内槽放入O型圈后与海底阀连接）。气密卸荷口连接到地下排水管道，以方便在气密试验结束后泄压排出管道内水压残余的水。
- 将被试阀门放入外置水槽内。
- 调节气源调压阀至阀后气压表显示气源压力为0.6mpa。
- 打开气密开关，进行气密实验，看阀门在水中是否冒泡漏气，不漏气即为合格。
- 实验结束，关闭气密开关，打开气密卸荷开关，卸掉气密试验残余压力后关闭气密卸荷开关。
- 气密试验结束。
水压实验：
- 连接好气源与电源，设备内部水箱加满水。
- 将所有高压阀门打到关闭位置（气密开关在水压试验时禁止打开）。
- 合上电源空气开关，打开外部电源开关，电源指示灯亮。
- 连接好试压管路和切断阀（ZG1/4和ZG3/8用生料带缠绕螺纹连接密封，M14*1.5放入槽内O型圈密封连接，工装有内槽放入O型圈后与海底阀连接）。
- 将被试阀门放入外置水槽内。
- 调节气源调压阀至阀后气压表显示气源压力为0.3-0.4mpa即可。
- 打开水压开关，打开水压卸荷开关，按下水压试验启动按钮，十秒钟后关闭水压卸荷开关（目的：排除系统内部残余气体）
- 设备开始缓慢增压，到达1MPa时自动停止（面板上的节流阀已经调节好，不要随意改动，以免升压速度过快，压力瞬间增高，损坏被测件），由于水具有不可压缩性，所使用压力比较小，容易产生压力过充现象，在压力达到1MPa时注意手动关闭水压开关。
- 保压一定时间，看压力表是否有压力变化，如没有则为合格。
- 实验结束，按下水压试验停止按钮（正常情况下达到1MPA压力自动停止），打开水压开关和水压卸荷开关，压力显示为0时，关闭所有阀门。
- 拆下被测件，水压试验结束。
- 关闭电源。
注意：
面板上的节流阀不要随意调节，若增压速度不合理，在调节时松开备紧螺母缓慢调节。
数显表压力已经根据要求设定好压力上限，非专业人员不要随意更改设置。如需调节请致电15662756989
