| 加工定制：是 | 品牌：SHINEEAST | 型号：QPJC |
| 测量范围：0-80Mpa | 测量精度：0.1 | 尺寸：700*500*900mm |
| 重量：40kg |
主要技术参数：
加压范围：0～160MPa；
试验介质：氦气/氮气/空气；
介质温度：常温 ；(特殊温度要求请咨询)
测试工位：1个；(可扩充）
装夹方式：螺纹连接或法兰连接；
压力测量精度：±0.5%F.S；*(可选更高精度)
压力控制精度：±2% F.S；
检测方式：湿式检漏或干式检漏；
驱动空气：0.5MPa≤P≤0.8MPa；
电源电压：AC220V 50Hz

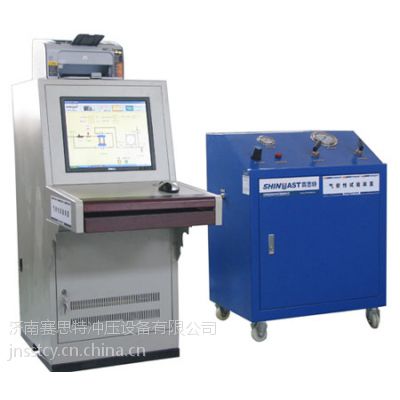

阀门管件气密性检测设备设备特点
·设备轻巧，移动方便，设备使用方便，容易维护。
·设备为免润滑设计，无需电源，没有电火花产生，完全防爆。
·赛思特气动增压泵泵采用特殊隔离密封，被增压气体不受污染。
·利用赛思特气动增压泵将低压气体增压成高压气体，输出压力可以无级调节，
适用于压力范围为0MPa到160MPa之间，根据用户实际需要的订制相应等级的气体增压系统。
·所有高压泵阀与管路采用进口不锈钢材质，配套相应压力等级的高压表，提供分别适用于氮气、氢气、氧气、空气等大多数气体介
增压泵技术参数：
TD系列
STD系列气体增压泵为单级增压泵，为达到所需压力气体输入口输入气压需要一定程度的预增，预增压力因达到的压力不同而不同。可增压至80M p a。该系列泵换向方式与S T A系列完全相同，不同之处在于该系列泵为S T A系列基础上制造的双头泵，整台泵全部采用铝合金及不锈钢制造。该系列泵的驱动活塞直径为160mm，驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口及两出口可按用户要求连接好管路。
型号 | 增压比 | 最小气体 入口压力PA | 气体 入口压力PA | 气体出口压力PB | 气体出口 压力计算公式PB= | 接口尺寸 | 流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
STD10 | 10:1 | 5 | 72.5 | 80 | 1160 | 80 | 1160 | 10PL+PA | G1/2 | NPT3/8 | NPT3/8 | 372(PA=20bar) |
STD25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL+PA | G1/2 | NPT1/4 | NPT1/4 | 154(PA=20bar) |
STD40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL+PA | G1/2 | NPT1/4 | NPT1/4 | 92(PA=20bar) |
STD60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL+PA | G1/2 | NPT1/4 | NPT1/4 | 115(PA=40bar) |
STD100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL+PA | G1/2 | NPT1/4 | M14×1.5 | 74(PA=40bar |
PL=驱动气压 PA=输入气压 PB=输出气压
STT系列
STT系列增压泵为二级增压泵，可以将极低压力的气体增至很高的压力。驱动气体≤8b a r，气体输入口的压力范围为0.1-10bar，可增至80Mpa。整台泵全部采用铝合金及不锈钢制造。
该系列泵的驱动活塞直径为160mm，两端泵头均带有排气冷却。
型号 | 增压比 | 最小气体 入口压力PA | 气体 入口压力PA | 气体出口压力PB | 气体出口 压力计算公式PB= | 接口尺寸 | 流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
STT25 | 25:1 | 0.1 | 1.45 | 10 | 14.5 | 200 | 2900 | 25PL+3.5PA | G1/2 | NPT3/8 | NPT1/4 | 136(PA=8 bar) |
STT40 | 40:1 | 0.1 | 1.45 | 10 | 14.5 | 320 | 4640 | 40PL+6PA | G1/2 | NPT3/8 | NPT1/4 | 124(PA=8bar) |
STT10/60 | 10:1/60:1 | 0.1 | 1.45 | 10 | 14.5 | 480 | 6960 | 60PL+6PA | G1/2 | NPT3/8 | NPT1/4 | 84(PA=8bar) |
STT25/60 | 25:1/60:1 | 10 | 14.5 | 25 | 362.5 | 480 | 6960 | 60PL+2.5PA | G1/2 | NPT3/8 | NPT1/4 | 80(PA=15bar) |
STT100 | 100:1 | 0.1 | 1.45 | 10 | 14.5 | 800 | 11600 | 100PL+10PA | G1/2 | NPT3/8 | M14×1.5 | 63(PA=8bar) |
PL=驱动气压 PA=输入气压 PB=输出气压
