| 品牌：SHINEEAST | 型号：std | 材质：铝合金 |
| 性能：防爆 | 扬程：100m | 流量：124L/MINm3/h |
| 转速：1r/m | 功率：1kw | 原理：柱塞泵 |
| 泵轴位置：卧式 | 驱动方式：气动 | 叶轮数目：单级 |
| 叶轮结构：封闭式叶轮 | 叶轮吸入方式：单吸式 | 规格：STD40 |
气动增压泵、空气增压泵、气体增压泵、气液增压泵、气动液压泵、爆破耐压试验台、气压、液压压力检测设备、油改气检测设备、气瓶检测线设备、气动冲压铆接设备

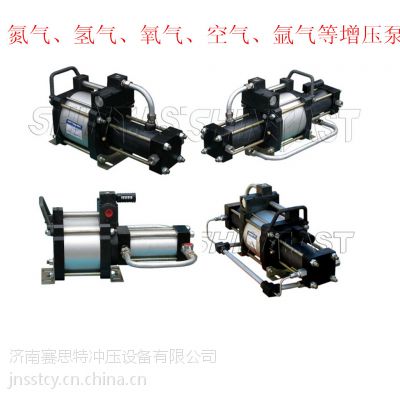

STA系列
STA系列气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制造，全部密封件均为进口优质产品，设计驱动气压均为10bar,为了***泵的寿命,建议驱动气压≤8bar。
该系列泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。
型号 | 增压比 | 最小气体 入口压力PA | 气体 入口压力PA | 气体出口压力PB | 气体出口 压力计算公式PB= | 接口尺寸 | 流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
STA02 | 2:1 | 1.7 | 24.65 | 16 | 232 | 16 | 232 | 2 PL | G1/2 | ZG1/2 | ZG1/2 | 960(PA=6(bar) |
STA05 | 5:1 | 3.5 | 50.75 | 40 | 580 | 40 | 580 | 5PL | G1/2 | ZG1/2 | ZG1/2 | 360(PA=6bar) |
STA10 | 10:1 | 5.5 | 79.75 | 80 | 1160 | 80 | 1160 | 10PL | G1/2 | NPT3/8 | NPT3/8 | 196(PA=20bar) |
STA25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL | G1/2 | NPT1/4 | NPT1/4 | 81(PA=20 bar) |
STA40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL | G1/2 | NPT1/4 | NPT1/4 | 49(PA=20 bar) |
STA60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL | G1/2 | NPT1/4 | NPT1/4 | 61(PA=40bar) |
STA100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL | G1/2 | NPT1/4 | M14×1.5 | 39(PA=20 bar) |
PL=驱动气压 PA=输入气压 PB=输出气压
STD系列
STD系列气体增压泵为单级增压泵，为达到所需压力气体输入口输入气压需要一定程度的预增，预增压力因达到的压力不同而不同。可增压至80M p a。该系列泵换向方式与S T A系列完全相同，不同之处在于该系列泵为S T A系列基础上制造的双头泵，整台泵全部采用铝合金及不锈钢制造。该系列泵的驱动活塞直径为160mm，驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口及两出口可按用户要求连接好管路。
型号 | 增压比 | 最小气体 入口压力PA | 气体 入口压力PA | 气体出口压力PB | 气体出口 压力计算公式PB= | 接口尺寸 | 流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
STD10 | 10:1 | 5 | 72.5 | 80 | 1160 | 80 | 1160 | 10PL+PA | G1/2 | NPT3/8 | NPT3/8 | 372(PA=20bar) |
STD25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL+PA | G1/2 | NPT1/4 | NPT1/4 | 154(PA=20bar) |
STD40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL+PA | G1/2 | NPT1/4 | NPT1/4 | 92(PA=20bar) |
STD60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL+PA | G1/2 | NPT1/4 | NPT1/4 | 115(PA=40bar) |
STD100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL+PA | G1/2 | NPT1/4 | M14×1.5 | 74(PA=40bar |
PL=驱动气压 PA=输入气压 PB=输出气压
还可以做成气体增压稳压系统：
