| 加工定制：是 | 品牌：SHINEEAST | 型号：YVTA-50-32 |
| 测量范围：DN50 | 测量精度：0.1 | 尺寸：1mm |
| 重量：300kg | 试压范围：0-32Mpa |
本公司大量批发出售小型安全阀校验台，价格实惠，质量优质，欢迎各界朋友莅临指导。

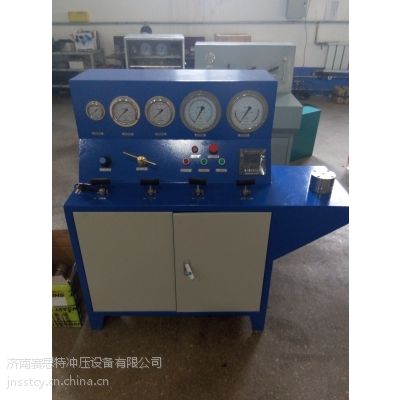

安全阀校验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等，小型安全阀校验台是专门针对小型安全阀不再单独配置卡爪工作台，整台机器外形美观、漂亮。
根据现场条件配置STT或者STD系列气气增压泵
STT系列
STT系列增压泵为二级增压泵，可以将极低压力的气体增至很高的压力。驱动气体≤8b a r，气体输入口的压力范围为0.1-10bar，可增至80Mpa。整台泵全部采用铝合金及不锈钢制造。
该系列泵的驱动活塞直径为160mm，两端泵头均带有排气冷却。
型号 | 增压比 | 最小气体 入口压力PA | 气体 入口压力PA | 气体出口压力PB | 气体出口 压力计算公式PB= | 接口尺寸 | 流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
STT25 | 25:1 | 0.1 | 1.45 | 10 | 14.5 | 200 | 2900 | 25PL+3.5PA | G1/2 | NPT3/8 | NPT1/4 | 136(PA=8 bar) |
STT40 | 40:1 | 0.1 | 1.45 | 10 | 14.5 | 320 | 4640 | 40PL+6PA | G1/2 | NPT3/8 | NPT1/4 | 124(PA=8bar) |
STT10/60 | 10:1/60:1 | 0.1 | 1.45 | 10 | 14.5 | 480 | 6960 | 60PL+6PA | G1/2 | NPT3/8 | NPT1/4 | 84(PA=8bar) |
STT25/60 | 25:1/60:1 | 10 | 14.5 | 25 | 362.5 | 480 | 6960 | 60PL+2.5PA | G1/2 | NPT3/8 | NPT1/4 | 80(PA=15bar) |
STT100 | 100:1 | 0.1 | 1.45 | 10 | 14.5 | 800 | 11600 | 100PL+10PA | G1/2 | NPT3/8 | M14×1.5 | 63(PA=8bar) |
PL=驱动气压 PA=输入气压 PB=输出气压
STD系列
STD系列气体增压泵为单级增压泵，为达到所需压力气体输入口输入气压需要一定程度的预增，预增压力因达到的压力不同而不同。可增压至80M p a。该系列泵换向方式与S T A系列完全相同，不同之处在于该系列泵为S T A系列基础上制造的双头泵，整台泵全部采用铝合金及不锈钢制造。该系列泵的驱动活塞直径为160mm，驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口及两出口可按用户要求连接好管路。
型号 | 增压比 | 最小气体 入口压力PA | 气体 入口压力PA | 气体出口压力PB | 气体出口 压力计算公式PB= | 接口尺寸 | 流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
STD10 | 10:1 | 5 | 72.5 | 80 | 1160 | 80 | 1160 | 10PL+PA | G1/2 | NPT3/8 | NPT3/8 | 372(PA=20bar) |
STD25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL+PA | G1/2 | NPT1/4 | NPT1/4 | 154(PA=20bar) |
STD40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL+PA | G1/2 | NPT1/4 | NPT1/4 | 92(PA=20bar) |
STD60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL+PA | G1/2 | NPT1/4 | NPT1/4 | 115(PA=40bar) |
STD100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL+PA | G1/2 | NPT1/4 | M14×1.5 | 74(PA=40bar |
PL=驱动气压 PA=输入气压 PB=输出气压
技术参数
1.加压范围：0-60bar，输出压力80bar；
2.试验介质：空气；
3.测试压力输出：3路；
4.测试阀门口径：DN 10-25mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-6bar，0-25bar，0-100bar（可根据需求选择）
8.夹紧方式：气缸夹紧；
9.密封方式：密封圈密封；
10.驱动气源：≤7bar，耗气量：0.8标准立方米/分；
11.压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0
